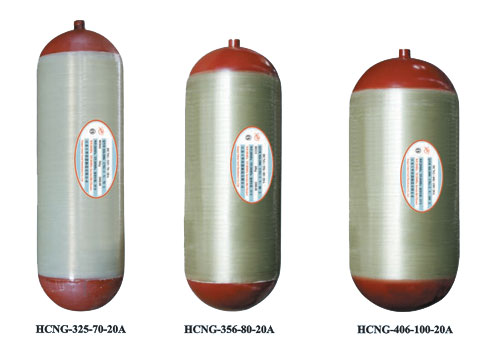

环缠绕玻璃纤维复合材料压缩天然气钢瓶 ← 产品信息

环缠绕玻璃纤维复合材料压缩天然气钢瓶规格及性能参数
Hoop-wrapped glass fiber composite materials cylinders for the on-board storage
of CNG as a fuel for automotive vehicles

序号 NO	气瓶型号 Cylinder type No.	公称直径 Nominal Diameter (mm)	公称容积 Nominal water Volume(L)	公称工作压力 Nominal working Pressure （Bar）	水压试验压力 Hydraulic test Pressure （Bar）	重量 Weight (Kg)	长度 Length (mm)	设计最小爆破压力 Min. designed blast pressure (Bar)	内衬材料 Lined material	缠料层材料 Material of wounding layer	使用环境温度 Ambient Temperature In duty(℃)	设计壁厚 Desingner Thickness (mm)
1	HCNG-325-(50-120)-20A ISO11439& QB/YH026	Φ325	50	200	300	43	805	500	30CrMo	玻璃纤维环氧树脂 Glass Fibre & Epoxy	-40~65	5.0
			55			47	870
			60			49	935
			65			53	1000
			70			56	1065
			80			63	1195
			90			71	1325
			100			78	1455
			110			85	1585
			120			92	1715
2	HCNG-356-(70-145)-20A ISO11439& QB/YH026	Φ356	70	200	300	60	900	500	30CrMo	玻璃纤维环氧树脂 Glass Fibre & Epoxy	-40~65	5.5
			77			66	970
			80			68	1010
			90			74	1115
			100			82	1225
			110			90	1330
			120			97	1440
			130			104	1545
			140			111	1655
			145			115	1710
3	HCNG-406-(70-145)-20A ISO11439& QB/YH026	Φ406	70	200	300	63	745	500	30CrMo	玻璃纤维环氧树脂 Glass Fibre & Epoxy	-40~65	6.2
			80			72	825
			90			77	910
			100			85	990
			110			91	1075
			120			100	1155
			130			106	1240
			140			114	1320
			145			117	1365
